BRFNT-26-LP USB 宽带接收机是一种紧凑的高性能一体化设备, 可提供多种测量功能，被设计来进行高性能的频谱分析、相位噪声测试和频率响应分析，工作频率可达26GHz。

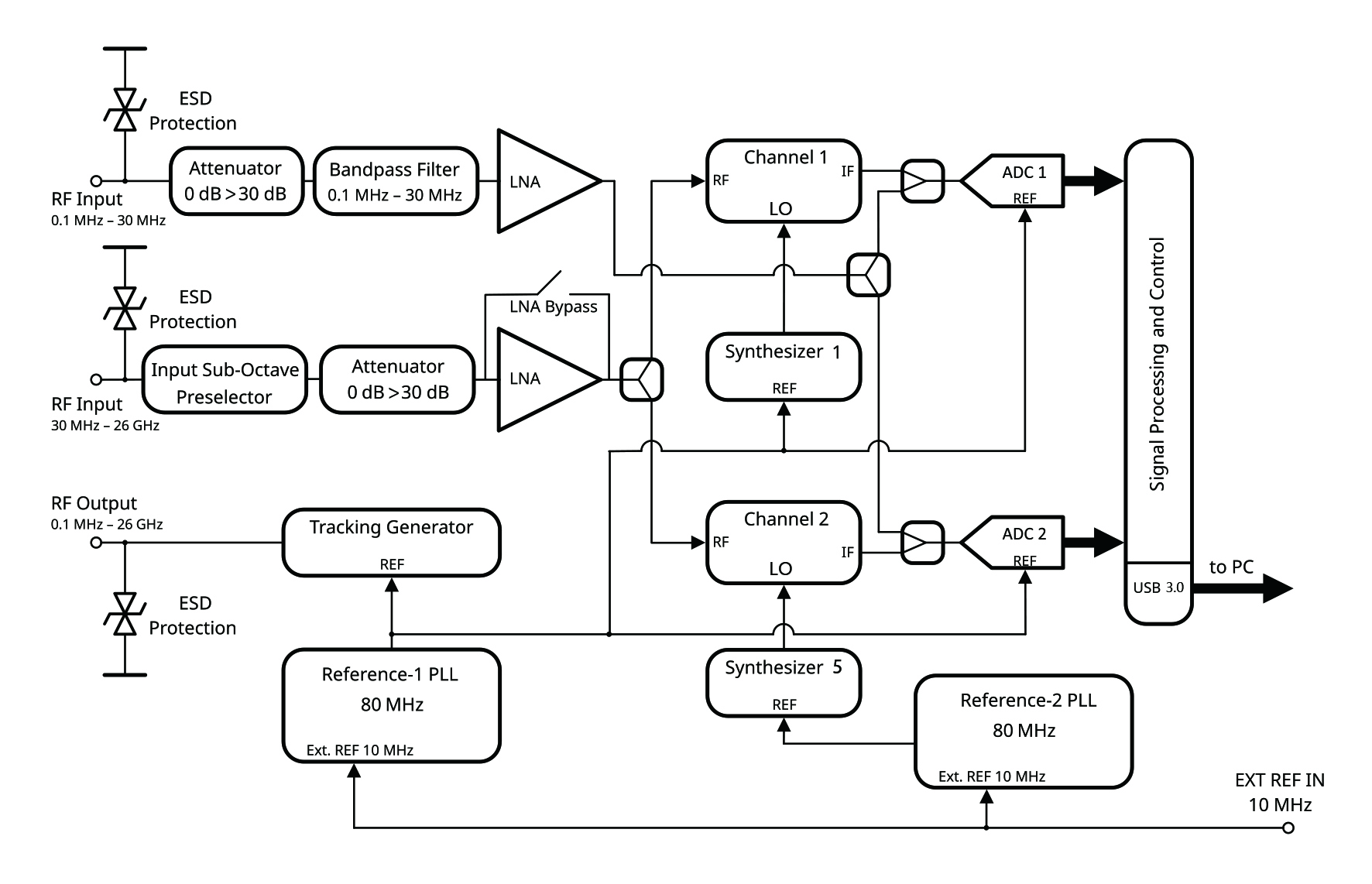

频谱分析采用了新的架构-双通道架构（Two-Channel Architecture (TCA)）– 使其可以消除镜频并显著的降低频谱范围内的失真。
由于两组数据集是通过双通道同时采样的得到的。因此相比广为人知的软件预选器，TCA可在频域上准确的展现各种调制信号。
TCA带来的另外的优势是在相位噪声测试中可作为一个互相关引擎。

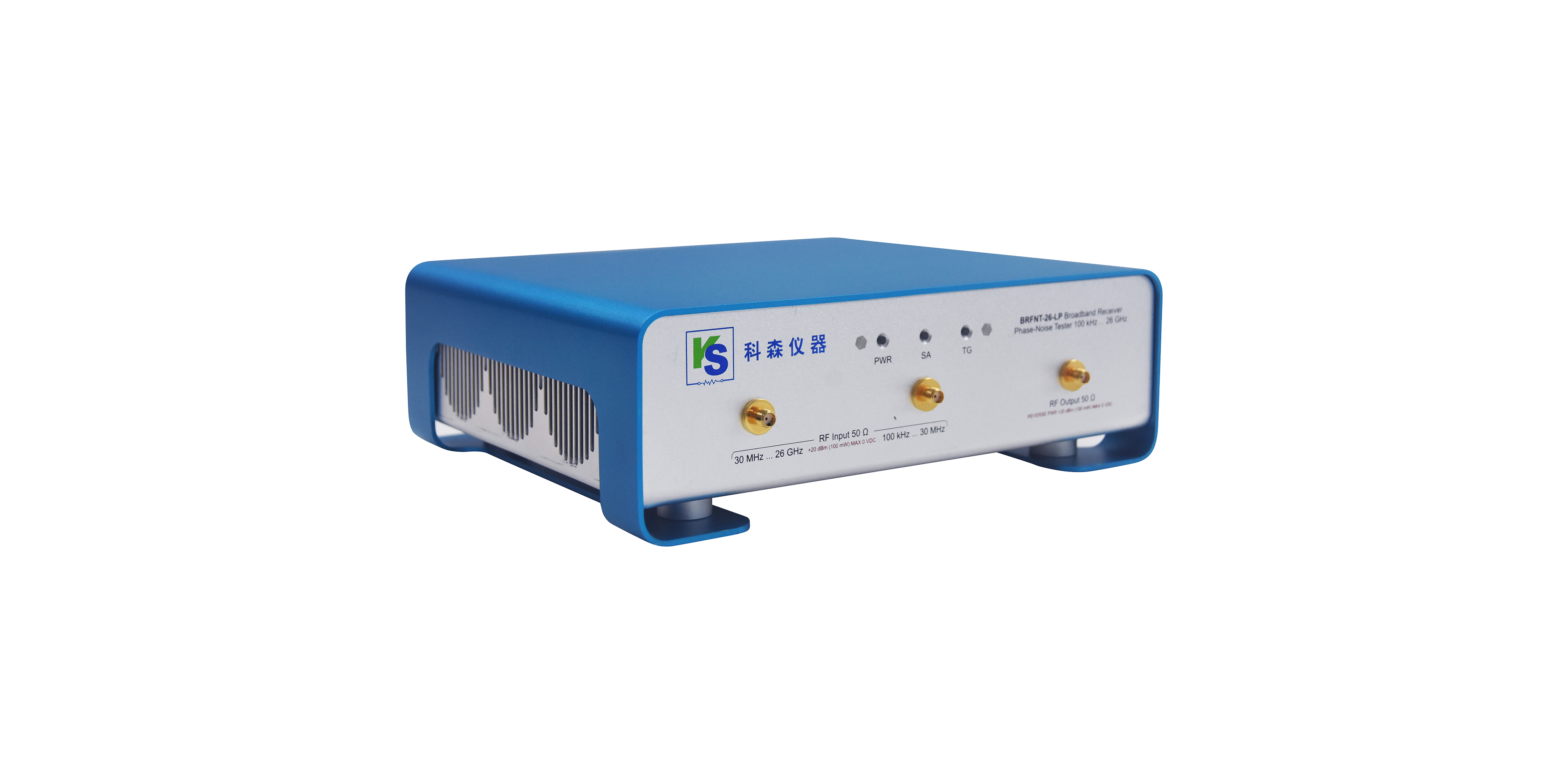

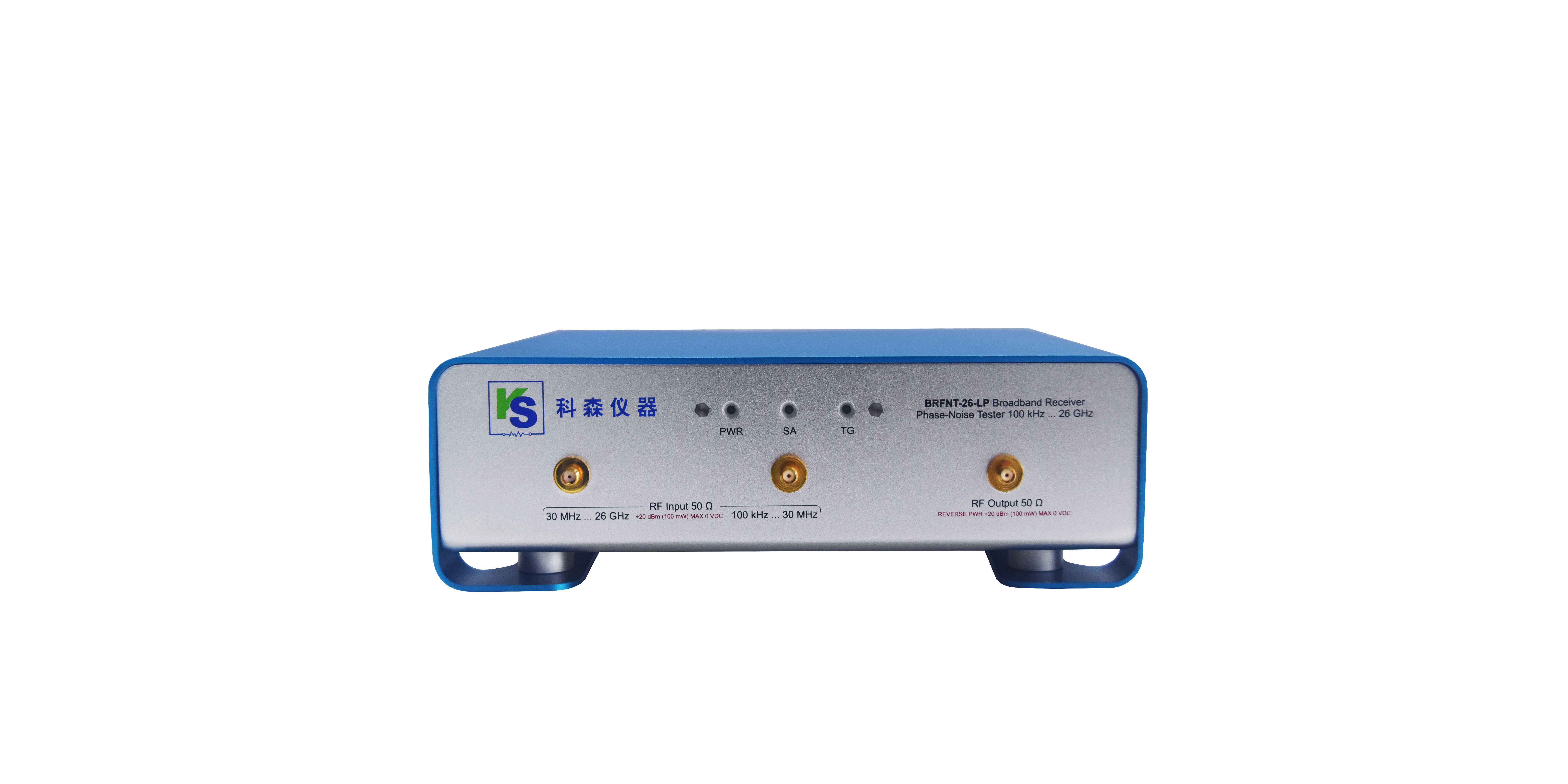

BRFNT-26 – 宽带接收器/相位噪声测试仪
-

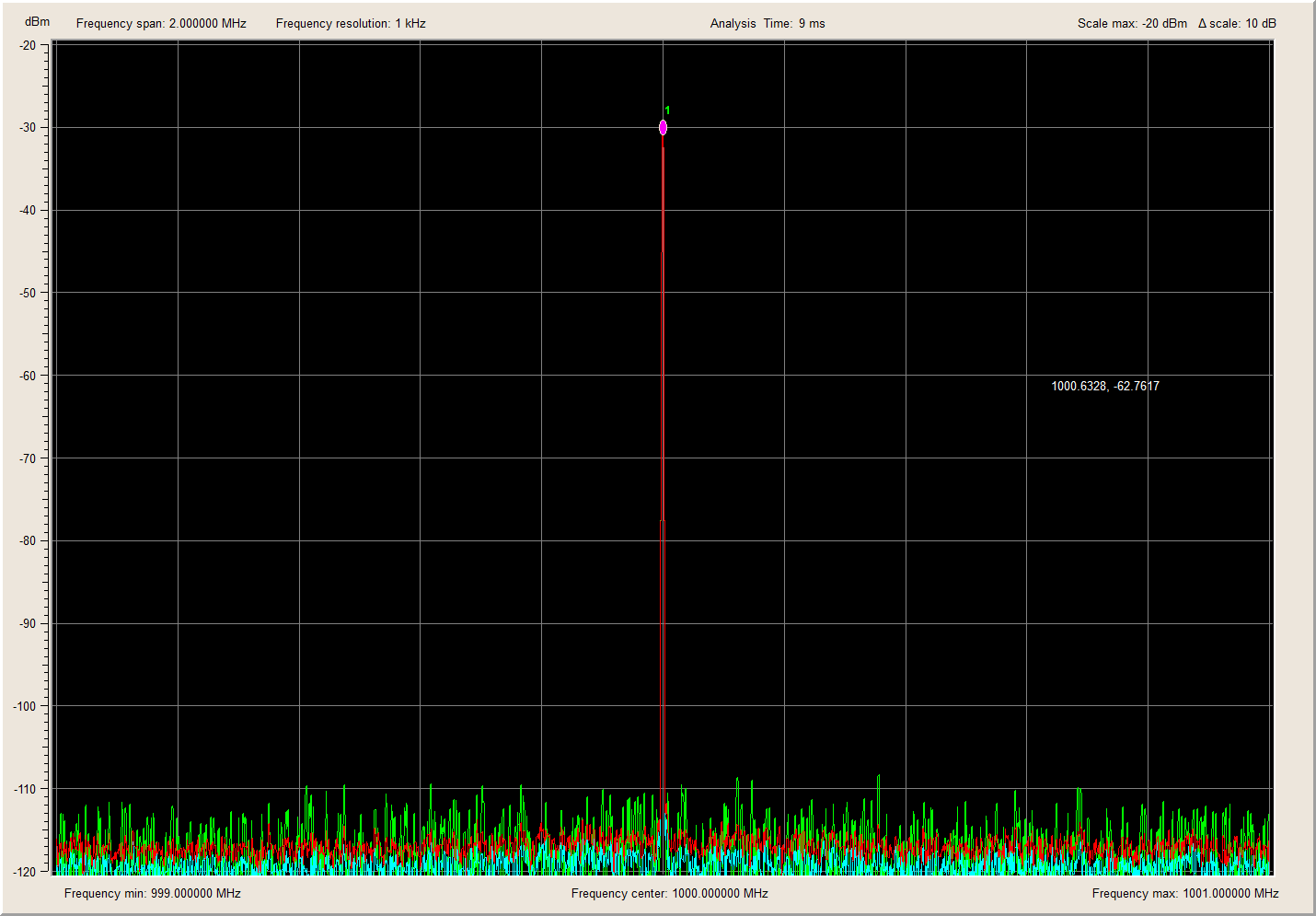

频谱分析模块

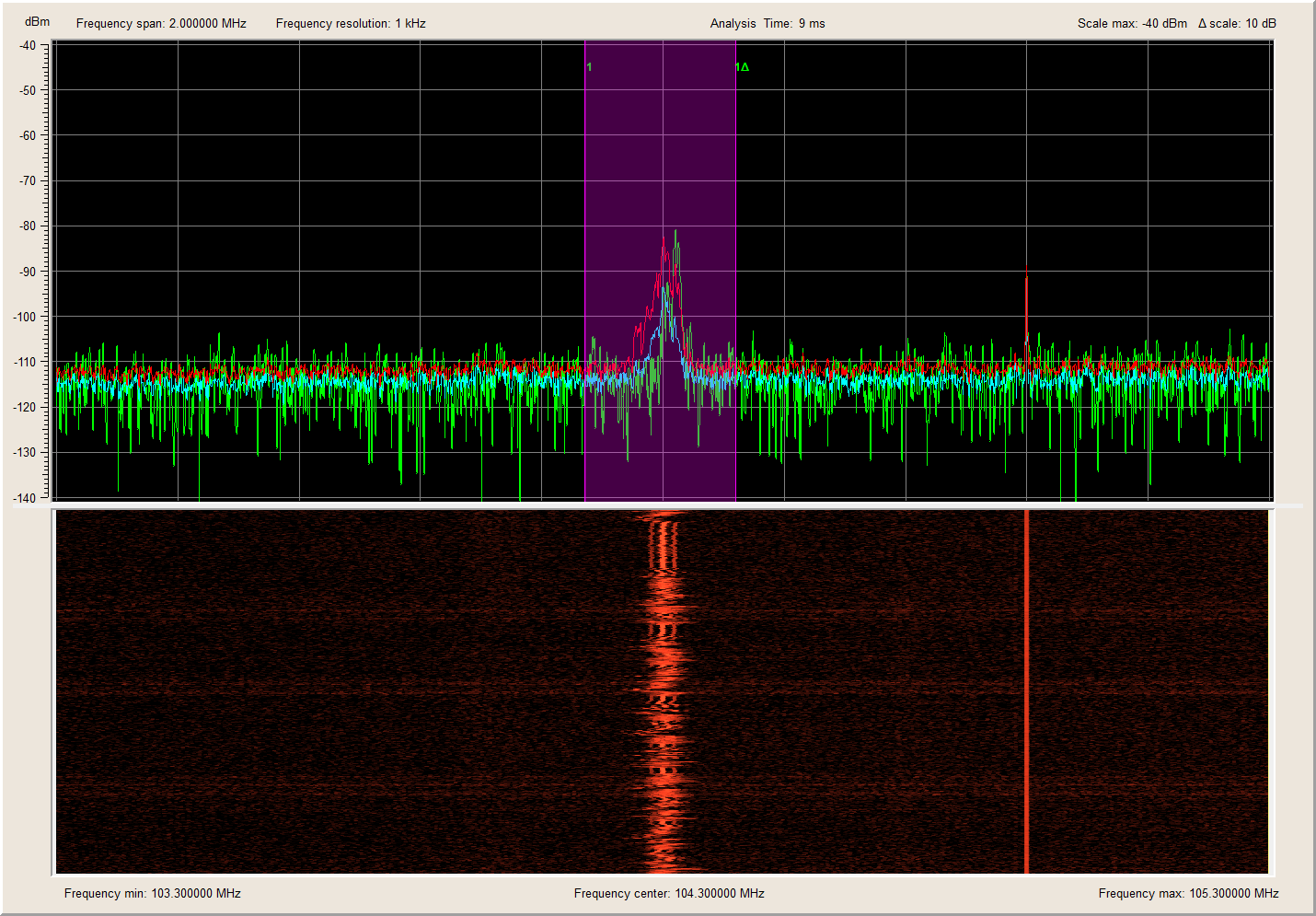

1.Waterfall_mode
2. Sine

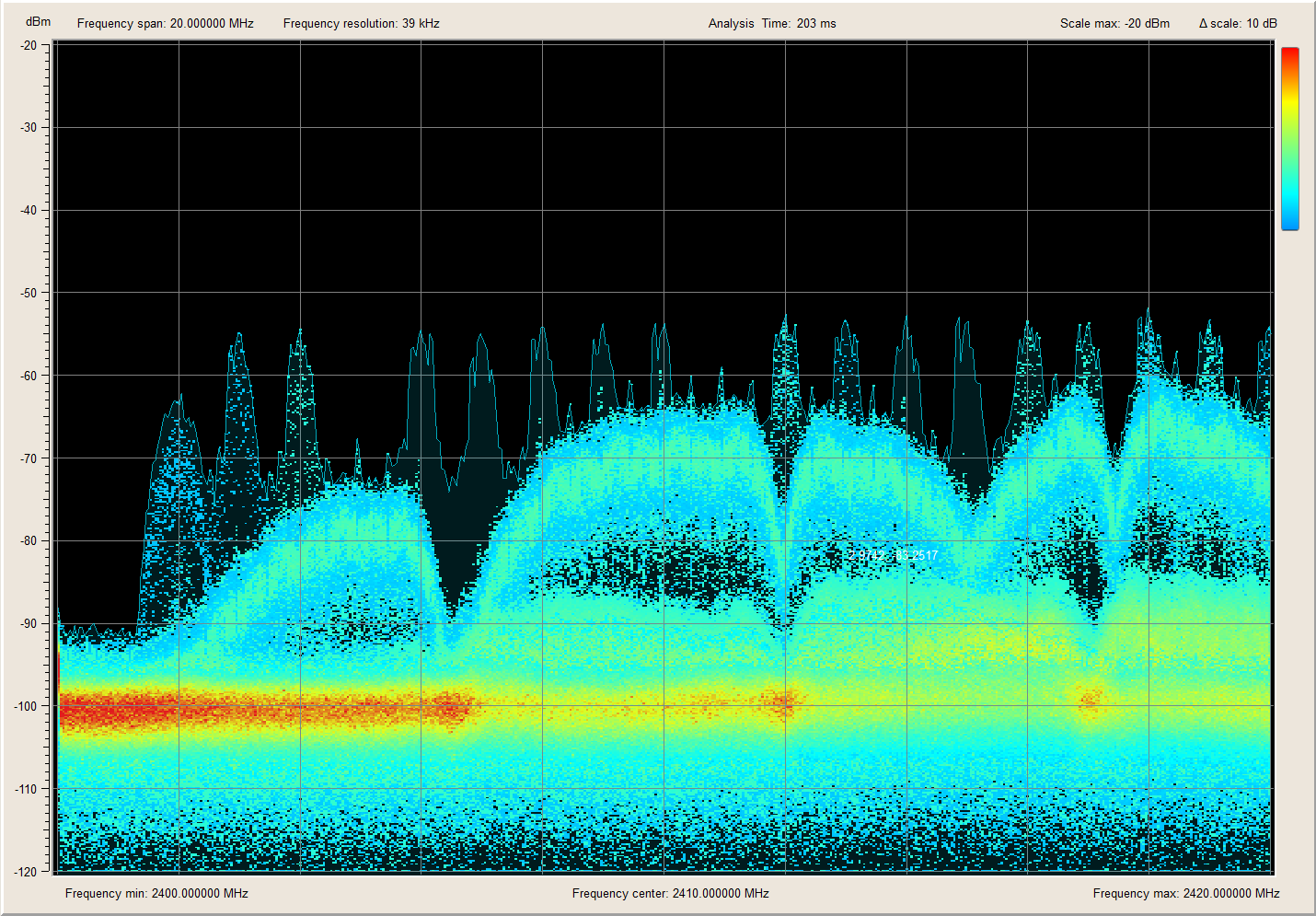

3. Real-time
独特算法实现实时频谱分析
快速捕捉各种信号

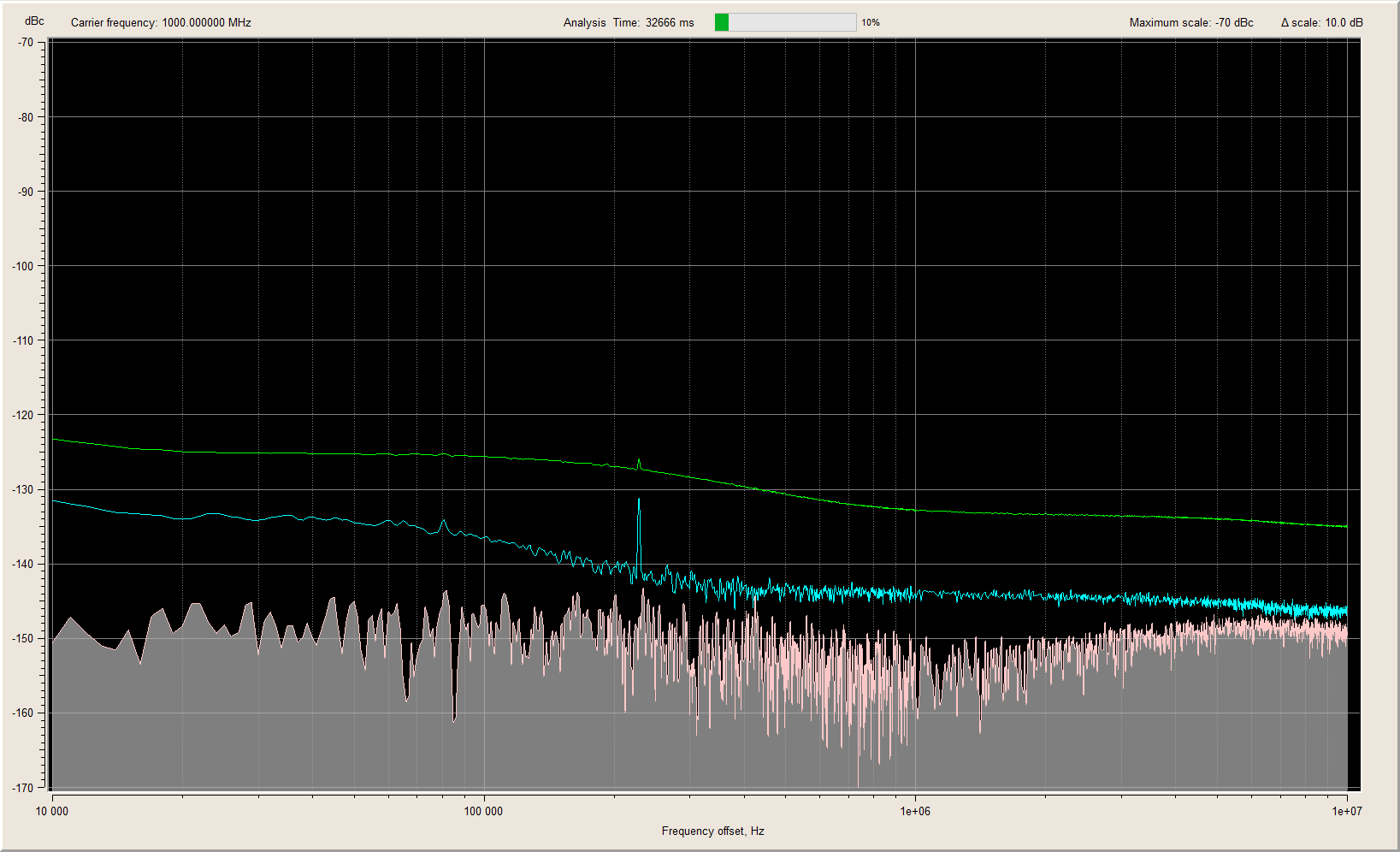

相位噪声模块
测试界面直观便捷，测试能力优异，测量灵敏度处于领先水平

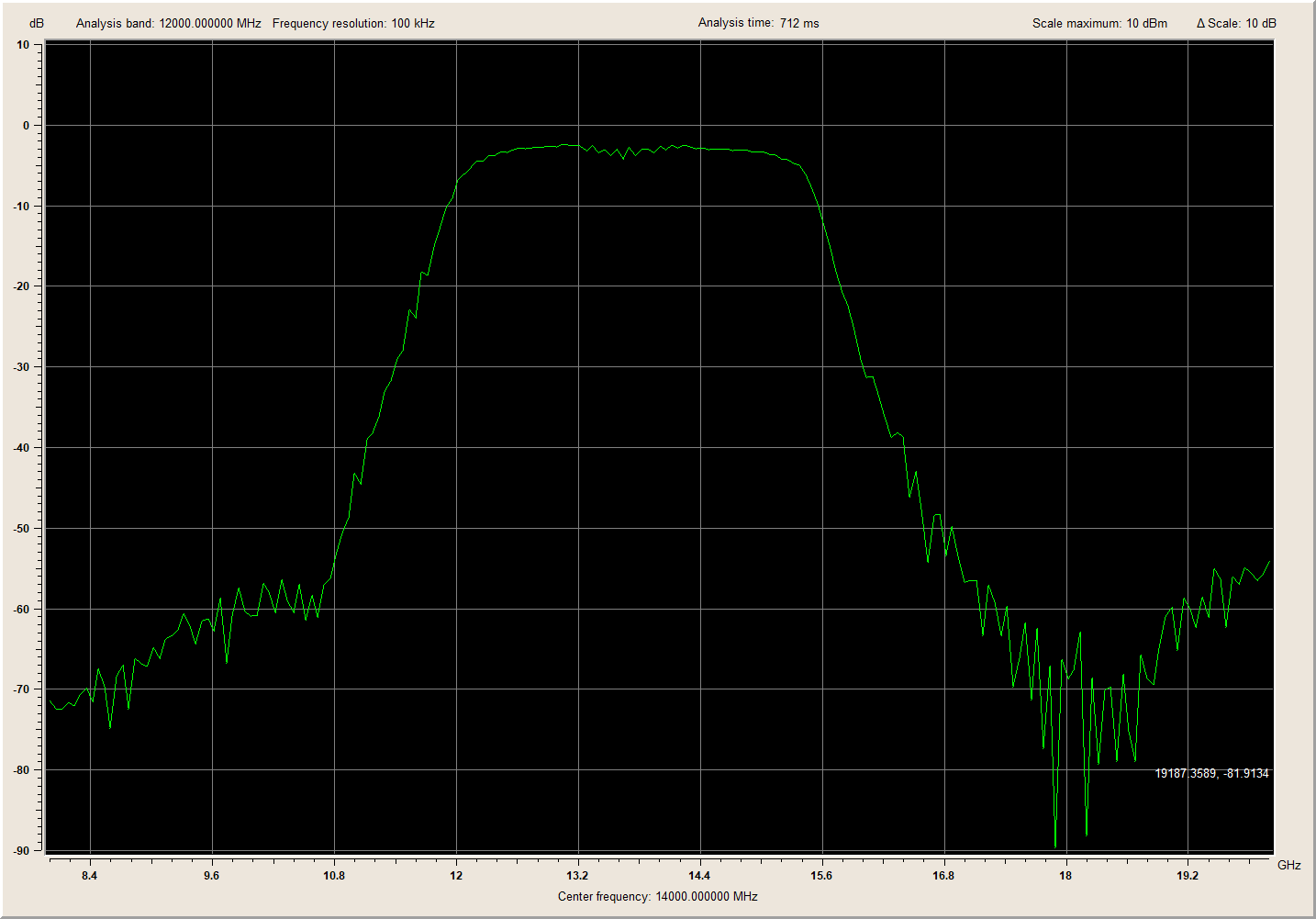

频率响应分析 (FRA) 模块
可作为标量网络分析仪使用，校准快捷，使用方便

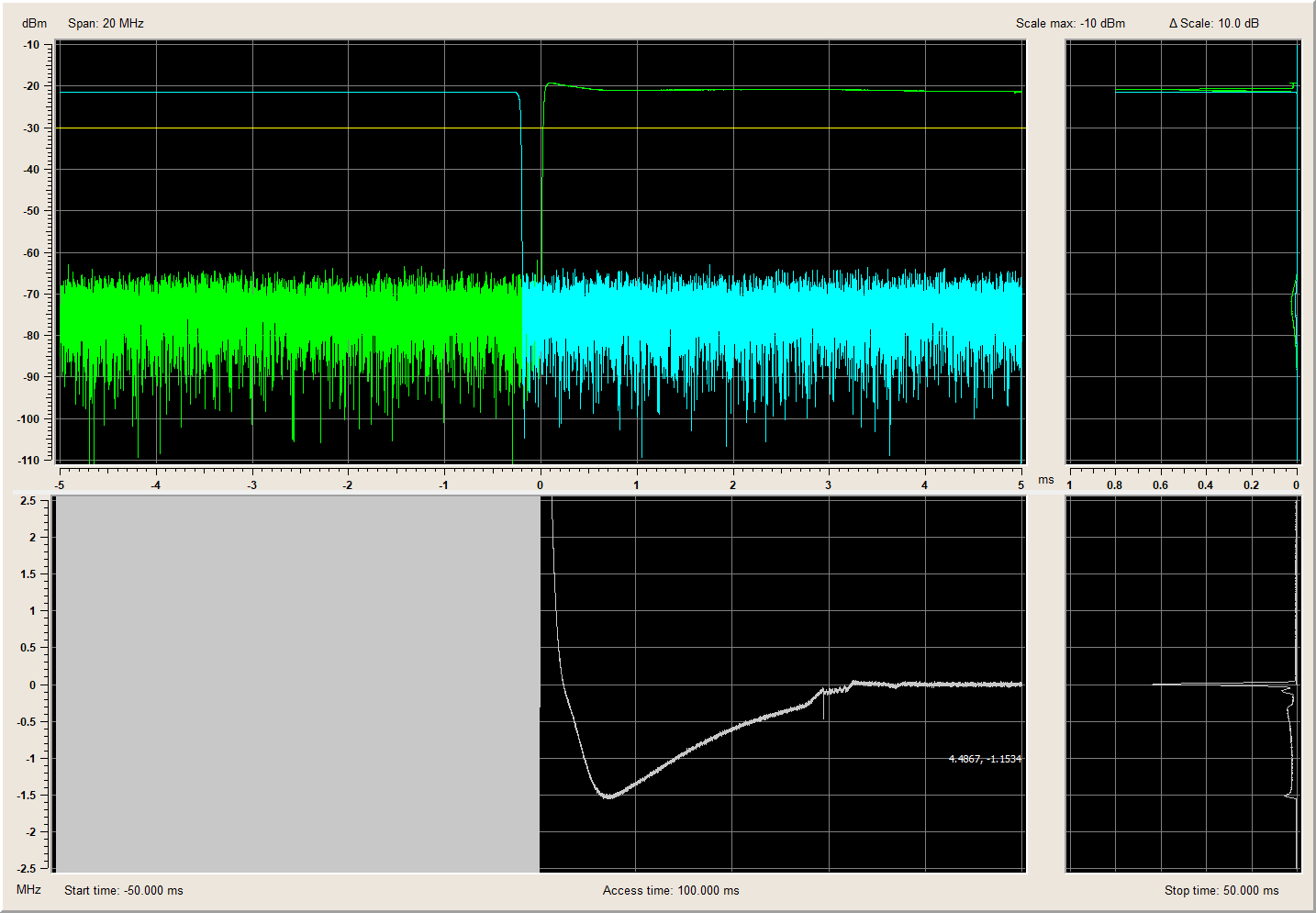

瞬态分析模块

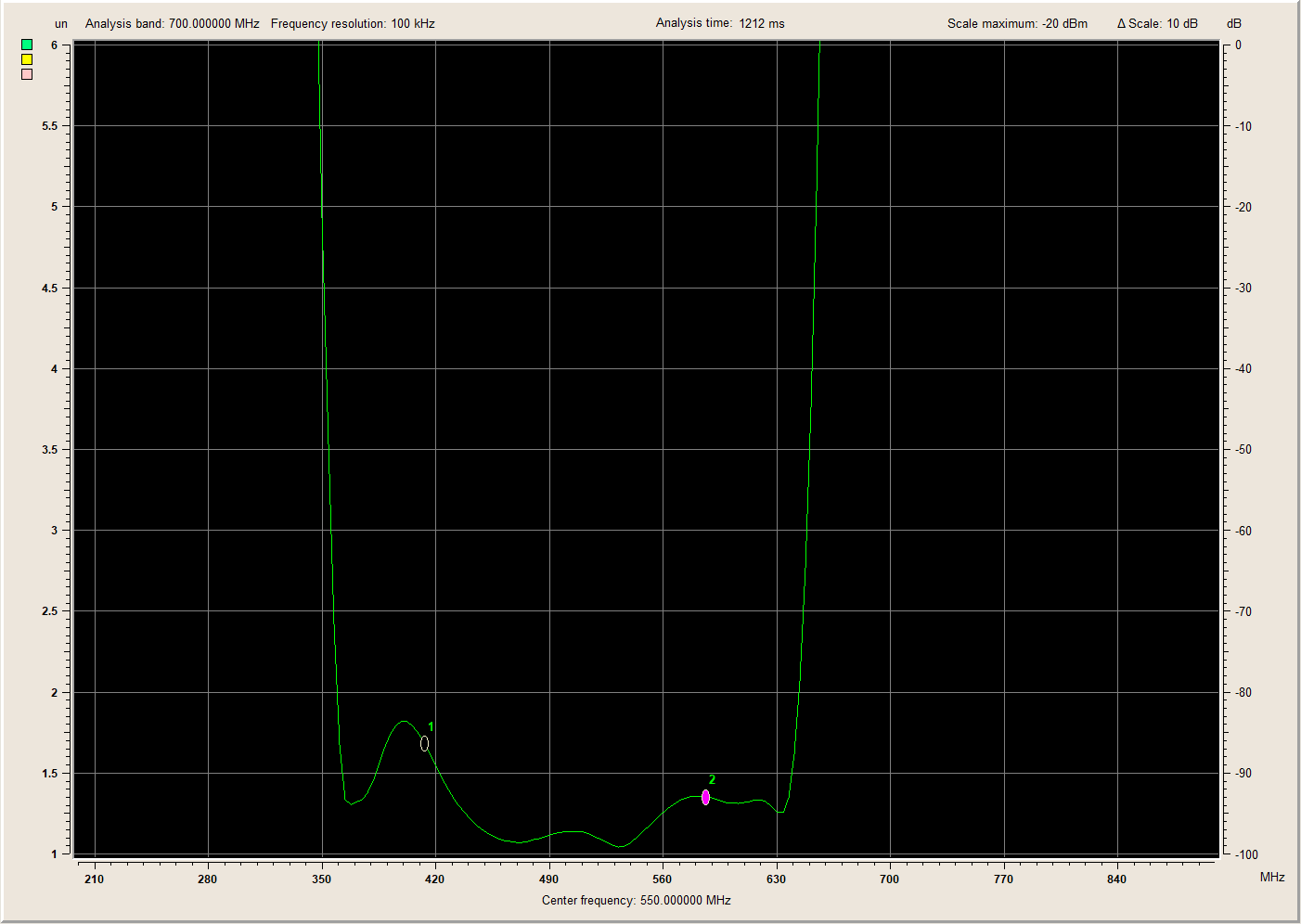

回波损耗模块
-
● 频谱分析频率范围：100KHz-26GHz
● 创造性的采用TCA结构消除图像杂散
● 输入亚倍频预选器 （滤波器组）: 30 MHz to 26 GHz
● 可切换输入低噪放: 30 MHz to 26 GHz
● 全带跟踪源: 100 kHz to 26 GHz
● 全数字中频技术：RBW 1 Hz to 100 kHz)
● 相位噪声测量：–130 dBc/Hz at 100 kHz
● 脉冲相位噪声测量：最高脉冲重复频率3MHz最小射频脉宽100ns。
● 互相关引擎：1 up to 100 000
● 实时显示频谱并百分百捕获带宽20MHz内，3us以上的信号● 20 MHz 中频采样带宽
● 时域信号分析（幅度/频率/时变相位/录制与回放）
● 频率响应测试
● 标量回波损耗测量
● 扫描速率：20 GHz/s
● 利用电脑固态硬盘记录与回放20MHz信号带宽（或1MHz到机械硬盘）
● 10位频率计数器
● 输入/输出静电放电（ESD）保护电路
● 紧凑且轻量化
-
+25°C条件下典型指标
频 率
频率范围
输入 1: 100 kHz to 30 MHz
输入 2: 30 MHz to 26 GHz
扫频带宽
1 kHz 到 26 GHz可调
调谐分辨率
1 Hz
频率参考精度
±0.1ppm (25°C ± 25°C), ±1 ppm/年老化
带 宽
分辨率带宽 (RBW)
1 Hz t到100 kHz
滤波器类型
FFT
窗函数类型
凯泽窗（Kaiser）
滤波器品质因数
1 到10可调
视频平均因子
from 1 到1000
迹 线
迹线数量
6
迹线功能
on选中, View单次显示, read读, 写write,空白 Blank
迹线检测器
常规, 采样, 均方差(RMS),平均电压,正峰值,负峰值, 准峰值
电平单位
dBm, dBµV
标 记
标记数量
6
模式
常规, 差值, 跟踪, 线型,峰值,标记表
标记偏差
±(标记频率 ×参考频率精度 + 0.001 × 扫频带宽) Hz
扫 描 速 度
全频带扫频, 100 kHz 分辨率带宽
15 GHz/s
幅 度
幅度准确度
±1.0 dB (100 kHz - 30 MHz)
±1.5 dB (30 MHz - 5.8 GHz)
±2.0 dB (5.8 GHz - 26 GHz)
RBW混叠滤波器
≤ 1.0 dB
输入衰减范围
0 到30 dB、1dB步进
测量电平范围
显示噪声电平 0 dBm (低噪放选通,输入衰减 30dB)
显示噪声电平 +20 dBm (低噪放关断,输入衰减 30dB)
过载数字输入信号电平
(输入衰减 = 0 dB)
–12 dBm (100 kHz - 30 MHz)
–10 dBm (30 MHz - 3000 MHz)
–5 dBm (3000 MHz - 13000 MHz)
0 dBm (13000 MHz - 18000 MHz)
+5 dBm (18000 MHz - 26000 MHz)
低噪放关断, 预选器关断
–25 dBm (30 MHz - 3000 MHz)
–20 dBm (3000 MHz - 13000 MHz)
–10 dBm (13000 MHz - 18000 MHz)
–5 dBm (18000 MHz - 26000 MHz)
低噪放选通,预选器关断
–20 dBm (30 MHz - 3000 MHz)
–15 dBm (3000 MHz - 13000 MHz)
–10 dBm (13000 MHz - 18000 MHz)
–5 dBm (18000 MHz - 26000 MHz)
低噪放选通,预选器选通
–5 dBm (30 MHz - 3000 MHz)
0 dBm (3000 MHz - 13000 MHz)
+3 dBm (13000 MHz - 18000 MHz)
+5 dBm (18000 MHz - 26000 MHz)
低噪放关断, 预选器选通
噪声系数,显示噪声电平 (典型值)
噪声系数 ( 1 Hz RBW显示噪声电平),
输入衰减器 = 0 dB
12 dB / –162 dBm (100 kHz - 30 MHz)
27 dB / –147 dBm (30 MHz - 3 GHz)
30 dB / –144 dBm (3 GHz - 5.8 GHz)
28 dB / –146 dBm (5.8 GHz - 14.5 GHz)
35 dB / –139 dBm (14.5 GHz - 18 GHz)
37 dB / –137 dBm (18 GHz - 24 GHz)
43 dB / –131 dBm (24 GHz - 26 GHz)
低噪放关断，预选器关断
16 dB / –158 dBm (30 MHz - 3 GHz)
18 dB / –156 dBm (3 GHz - 5.8 GHz)
19 dB / –155 dBm (5.8 GHz - 14.5 GHz)
24 dB / –150 dBm (14.5 GHz - 18 GHz)
27 dB / –147 dBm (18 GHz - 24 GHz)
30 dB / –144 dBm (24 GHz - 26 GHz)
低噪放选通 ,预选器关断
19 dB / –155 dBm (30 MHz - 3 GHz)
23 dB / –151 dBm (3 GHz - 5.8 GHz)
20 dB / –154 dBm (5.8 GHz - 14.5 GHz)
24 dB / –150 dBm (14.5 GHz - 18 GHz)
28 dB / –146 dBm (18 GHz - 24 GHz)
31 dB / –143 dBm (24 GHz - 26 GHz)
低噪放选通,预选器选通
16 dB / –158 dBm (30 MHz - 3 GHz)
18 dB / –156 dBm (3 GHz - 5.8 GHz)
19 dB / –155 dBm (5.8 GHz - 14.5 GHz)
24 dB / –150 dBm (14.5 GHz - 18 GHz)
27 dB / –147 dBm (18 GHz - 24 GHz)
30 dB / –144 dBm (14 GHz - 26 GHz)
低噪放关断,预选器选通
交调 (典型值)
输入二阶交调截点
(输入衰减器 = 0 dB,
双音信号相差2MHz)
Freq., MHz
低噪放关断,
预选器关断
低噪放选通,
预选器关断
低噪放选通,
预选器选通
低噪放关断
预选器选通
0.1 – 30
+50 dBm
(低噪放持续选通,带内无预选器)
30 – 44
+43 dBm
+28 dBm
+75 dBm
+75 dBm
45 – 53
+45 dBm
+32 dBm
+80 dBm
+79 dBm
54 – 70
+47 dBm
+37 dBm
+80 dBm
+80 dBm
71 – 100
+49 dBm
+42 dBm
+79 dBm
+79 dBm
101 – 153
+67 dBm
+30 dBm
+80 dBm
+82 dBm
154 – 240
+66 dBm
+29 dBm
+82 dBm
+82 dBm
241 – 386
+54 dBm
+27 dBm
+81 dBm
+82 dBm
387 – 610
+52 dBm
+28 dBm
+85 dBm
+91 dBm
611 – 900
+53 dBm
+32 dBm
+88 dBm
+101 dBm
901 – 1390
+50 dBm
+37 dBm
+86 dBm
+96 dBm
1391 – 2270
+49 dBm
+32 dBm
+89 dBm
+81 dBm
2271 – 3770
+45 dBm
+30 dBm
+105 dBm
+103 dBm
3771 – 6180
+37 dBm
+35 dBm
+95 dBm
+95 dBm
6181 – 9610
+45 dBm
+38 dBm
+87 dBm
+86 dBm
9611 – 15440
+31 dBm
+16 dBm
+103 dBm
+100 dBm
15441 – 18000
+35 dBm
+11 dBm
+89 dBm
+90 dBm
18001 – 26000
+34 dBm
+13 dBm
+85 dBm
+96 dBm
Freq., MHz
低噪放关断,
预选器关断
低噪放选通,
预选器关断
低噪放选通,
预选器选通
低噪放关断
预选器选通
0.1 – 30
+20 dBm
(低噪放持续选通, 带内无预选器)
30 – 44
+20 dBm
0 dBm
+10 dBm
+22 dBm
45 – 53
+18 dBm
0 dBm
+7 dBm
+19 dBm
54 – 70
+18 dBm
0 dBm
+6 dBm
+19 dBm
71 – 100
+18 dBm
0 dBm
+7 dBm
+19 dBm
101 – 153
+23 dBm
+8 dBm
+12 dBm
+26 dBm
154 – 240
+28 dBm
+12 dBm
+17 dBm
+33 dBm
241 – 386
+30 dBm
+13 dBm
+20 dBm
+35 dBm
387 – 610
+26 dBm
+13 dBm
+19 dBm
+35 dBm
611 – 900
+31 dBm
+14 dBm
+21 dBm
+39 dBm
901 – 1390
+32 dBm
+15 dBm
+22 dBm
+40 dBm
1391 – 2270
+28 dBm
+11 dBm
+17 dBm
+35 dBm
2271 – 3770
+27 dBm
+12 dBm
+16 dBm
+32 dBm
3771 – 6180
+32 dBm
+14 dBm
+18 dBm
+34 dBm
6181 – 9610
+23 dBm
+10 dBm
+13 dBm
+27 dBm
9611 – 15440
+28 dBm
+16 dBm
+17 dBm
+30 dBm
15441 – 18000
+28 dBm
+15 dBm
+16 dBm
+29 dBm
18001 – 26000
+34 dBm
+20 dBm
+21 dBm
+34 dBm
杂 散
Image Suppression镜频抑制
≤ –90 dBc (100 kHz - 30 MHz)
≤ –80 dBc (30 MHz - 14.5 GHz)
≤ –70 dBc (14.5 GHz - 26 GHz)
模数转换器杂散Spurious due to ADC Images
≤ –80 dBc
IF Feedthrough中频泄露
≤ –80 dBc
近端杂散 (偏差 ≤ 1 MHz)
≤ –70 dBc
其余杂散 (input terminated, 0 dB attenuation)
≤ –120 dBm (100 kHz - 30 MHz)
≤ –110 dBm (30 MHz - 18 GHz)
≤ –90 dBm (18 GHz - 26 GHz)
本振到输入接口泄露(0 dB attenuation)
≤ –100 dBm
数据采集
数模转换器
16 bits, 80 MSPS
中频带宽
20 MHz
射频输入
射频输入阻抗/接口
50 Ω / SSMA(f)
驻波比 (衰减 = 0 dB)
≤ 1.5 (100 kHz -30 MHz)
≤ 1.5 (30 MHz - 6 GHz)
≤ 1.6 (6 GHz - 15 GHz)
≤ 2.0 (15 GHz - 18 GHz)
≤ 2.5 (18 GHz - 26 GHz)
驻波比 (衰减= 30 dB)
≤ 1.5 (100 kHz - 30 MHz)
≤ 1.3 (30 MHz - 6 GHz)
≤ 1.5 (6 GHz - 15 GHz)
≤ 1.8 (15 GHz - 18 GHz)
≤ 2.5 (18 GHz - 26 GHz)
最大安全输入功率
+25 dBm (30 dB attenuation)
最大直流电压
0 V, ESD 二极管夹断电压±5.3 V
输入亚倍频预选器
预选器工作模式
选通 –预选模式, 关断 – 旁路模式
旁路模式频率范围
30 MHz – 26 GHz
预选模式
频率范围
频带-1: 30 MHz – 44 MHz
频带-2: 44 MHz – 53 MHz
频带-3: 53 MHz – 70 MHz
频带-4: 70 MHz – 100 MHz
频带-5: 100 MHz – 153 MHz
频带-6: 153 MHz – 240 MHz
频带-7: 240 MHz – 386 MHz
频带-8: 386 MHz – 610 MHz
频带-9: 610 MHz – 900 MHz
频带-10: 900 MHz – 1390 MHz
频带-11: 1390 MHz – 2270 MHz
频带-12: 2270 MHz – 3770 MHz
频带-13: 3770 MHz – 9180 MHz
频带-14: 6180 MHz – 9610 MHz
频带-15: 9610 MHz – 15440 MHz
频带-16: 15440 MHz – 26000 MHz
通带间重叠带宽
20 MHz
外部参考输入
输入频率
10 MHz
输入电平
–10 dBm to +10 dBm
50 Ω / SMA(f)
最大直流电压
0 V, 二极管夹断电压±5.3 V
驻波比
≤ 1.5
跟踪源
频率范围
0.1 MHz to 26 GHz
调谐分辨率
1 Hz
输出电平
–60 dBm 到–20 dBm (0.1 MHz - 0.3 MHz)
–60 dBm 到 –10 dBm (0.3 MHz - 24 GHz)
–60 dBm 到 –20 dBm (24 GHz - 26 GHz)
输出电平分辨率
1 dB
输出电平精度
±1.5 dB (0.1 MHz 到 5.8 GHz)
±2.5 dB (5.8 GHz 到 26 GHz)
谐波
–20 dBc (0.1 MHz - 0.3 MHz)
–40 dBc (0.3 MHz - 1 MHz)
–60 dBc (1 MHz - 70 MHz)
–65 dBc (70 MHz - 125 MHz)
–60 dBc (125 MHz - 225 MHz)
–62 dBc (225 MHz - 415 MHz)
–60 dBc (415 MHz - 750 MHz)
–56 dBc (750 MHz - 1260 MHz)
–50 dBc (1260 MHz - 2120 MHz)
–50 dBc (2120 MHz - 3550 MHz)
–60 dBc (3.55 GHz - 5.8 GHz)
–30 dBc (5.8 GHz - 14.5 GHz)
–20 dBc (14.5 GHz - 18 GHz)
–30 dBc (18 GHz - 26 GHz)
次谐波: 1/2FO
–30 dBc (FO: 14.5 GHz - 26 GHz)
相位噪声, dBc/Hz
频率偏移量
1 GHz CF
10 GHz CF
18 GHz CF
1 kHz
–115
–91
–87
10 kHz
–125
–93
–90
100 kHz
–126
–93
–90
1 MHz
–136
–108
–104
驻波比 (最大输出电平)
≤ 1.3 (0.1 MHz - 10 GHz)
≤ 1.7 (10 GHz - 15 GHz)
≤ 2.1 (15 GHz - 26 GHz)
驻波比 (最小输出电平)
≤ 1.3 (0.1 MHz - 10 GHz)
≤ 1.6 (10 GHz - 15 GHz)
≤ 2.0 (15 GHz - 26 GHz)
扫描速度
1 ms 一个点; 例外: 60 ms (5.8 GHz - 5.8 GHz + 1 Hz)
最大反向功率
+20 dBm
最大直流输入电压
0 V, 二极管夹断电压±5.3 V
射频阻抗/接口r
50 Ω / SSMA(母头)
频率计数器
分辨率
10 位
相对精度
见频率参考精度
分析信号类型l
CW连续波
灵敏度
–40 dBm- 0 dBm
解 调
功能
AM/FM/SSB 收听
AM分析带宽
10 kHz
FM 分析带宽
200 kHz
信号记录(20 MHz Bandwidth)
记录数据类型
原始数据流 (16 bits, 80 MSPS, 2 通道s)
数据率
320 MB/s
信号记录(1 MHz Bandwidth)
记录数据类型
32-bits (float浮点数) IQ 数据 (5 MSPS, 双通道)
数据率
80 MB/s
相位噪声测量
射频输入测量幅度
–40 dBm 到 0 dBm
频率偏移范围
10 Hz- 10 MHz
相位噪声测量偏差范围
±3 dB (10 Hz - 1 kHz offset)
±2 dB (1 kHz - 10 MHz offset)
测量速率
3 × (最小频偏周期) × (互相关系数)
互相关值
1-100,000取决于频偏值
相关系数对位噪声灵敏度的改善rovement of Phase Noise Sensitivity by Number of Correlations:
相关系数
10
100
1000
10,000
100,000
改善值
5 dB
10 dB
15 dB
20 dB
25 dB
噪底, dBc/Hz. 内部本振模式, 通道 (1 + 2), 互相关系数= 1, 关闭低杂散模式 – off, 关闭低噪放:
输入频率
10 Hz
100 Hz
1 kHz
10 kHz
100 kHz
1 MHz
10 MHz
10 MHz
–99
–140
–151
–152
–152
–152
–152
100 MHz
–75
–117
–131
–139
–140
–141
–142
1 GHz
–60
–100
–115
–126
–129
–140
–143
3 GHz
–49
–90
–106
–118
–120
–130
–142
9 GHz
–37
–80
–96
–108
–110
–125
–145
18 GHz
–30
–73
–90
–102
–104
–119
–142
26 GHz
–30
–70
–89
–99
–101
–113
–138
相位噪声测量
测量单位
dBc/Hz
测量结果
通道1,通道 2,通道 (1+2),互相关 (1+2),底噪
迹线数
3
迹线功能
打开，显示，读取，写入，空白On, View, Read, Write, Blank
迹线模式Trace Modes
常规，平均，平滑
平均因子
1 to 1000
标记
6 (常规,标记表)
脉冲相位噪声测量
射频输入频率范围
30 MHz - 26 GHz
射频输入测量电平
–20 dBm (低噪放-关断, 预选器-关断,输入衰减 – 0 dB)
脉冲率 (PRF)
最小 500 Hz / 最大 3 MHz
脉宽
最小 100 ns / 最大 1 ms
占空比
最小 2 /最大 500
频率偏移范围
0.5 × PRF
脉冲相位噪声不确定性
± 4 dB (10 Hz - 1 kHz 频率偏移)
± 3 dB (1 kHz - 1 MHz 频率偏移)
脉冲相位噪声底噪, dBc/Hz
(PRF = 20 kHz, 脉宽 10 µs, 通道 (1 + 2), 互相关 = 1, 低杂散模式关断 – 关断, 低噪放 – 关断, 预选器-关断):
输入频率
距载波频率偏移量
10 Hz
100 Hz
1 kHz
10 kHz
1 GHz
–60
–100
–115
–120
实时频谱 /频谱图
实时频谱信号带宽
20 MHz
100%截获概率（POI）最短信号持续时间
3 µs
频谱处理率Spectrum processing rate
312000 per second
FFT 速率
(20 MHz 分析带宽)
80 MHz
分辨率带宽（RBW）
39 kHz, 78 kHz, 156 kHz
窗口类型Window type
凯撒窗Kaiser
每步停留时间
200 ms - 500 ms
频率响应分析
频率范围
30 MHz - 26 GHz
分辨率带宽（RBW）
100 Hz - 10 kHz
测量单位 (电平)
dB
迹线数
3
迹线点数
10 - 2000
迹线功能
打开，查看，读，写，空白On, View, Read, Write, Blank
迹线模式
样本，平均值
平均因数
1 - 1000
标记
6 (常规，峰值，差值，标记表)
瞬态分析
滤波器时间常量
2 μs (1 MHz)
100 ns (20 MHz)
测量参数
幅度，频率，相位
测量单位
dB (电平), MHz (频率), rad (相位)
读取时间(分析范围)
最大1 s
显示时间
最小10 μs
迹线数
2
迹线功能
选通，空白
标记
6 (常规，差值，标记表)
回波损耗测量
频率范围
30 MHz - 26 GHz
分辨率带宽（RBW）
1 kHz - 10 kHz
测量参数
VSWR, 回波损耗 (RL)
测量单位
dB (RL)
迹线数
3
迹线点数
10 - 2000
迹线功能
选通，查看，读，写，空白（On, View, Read, Write, Blank）
迹线模式
常规，平均值
平均因子
1 - 1000
标记
6 (常规,峰值,差值,标记表)
远程控制Remote Control
应用程序接口（API）
SCPI (可编程仪器标准命令)

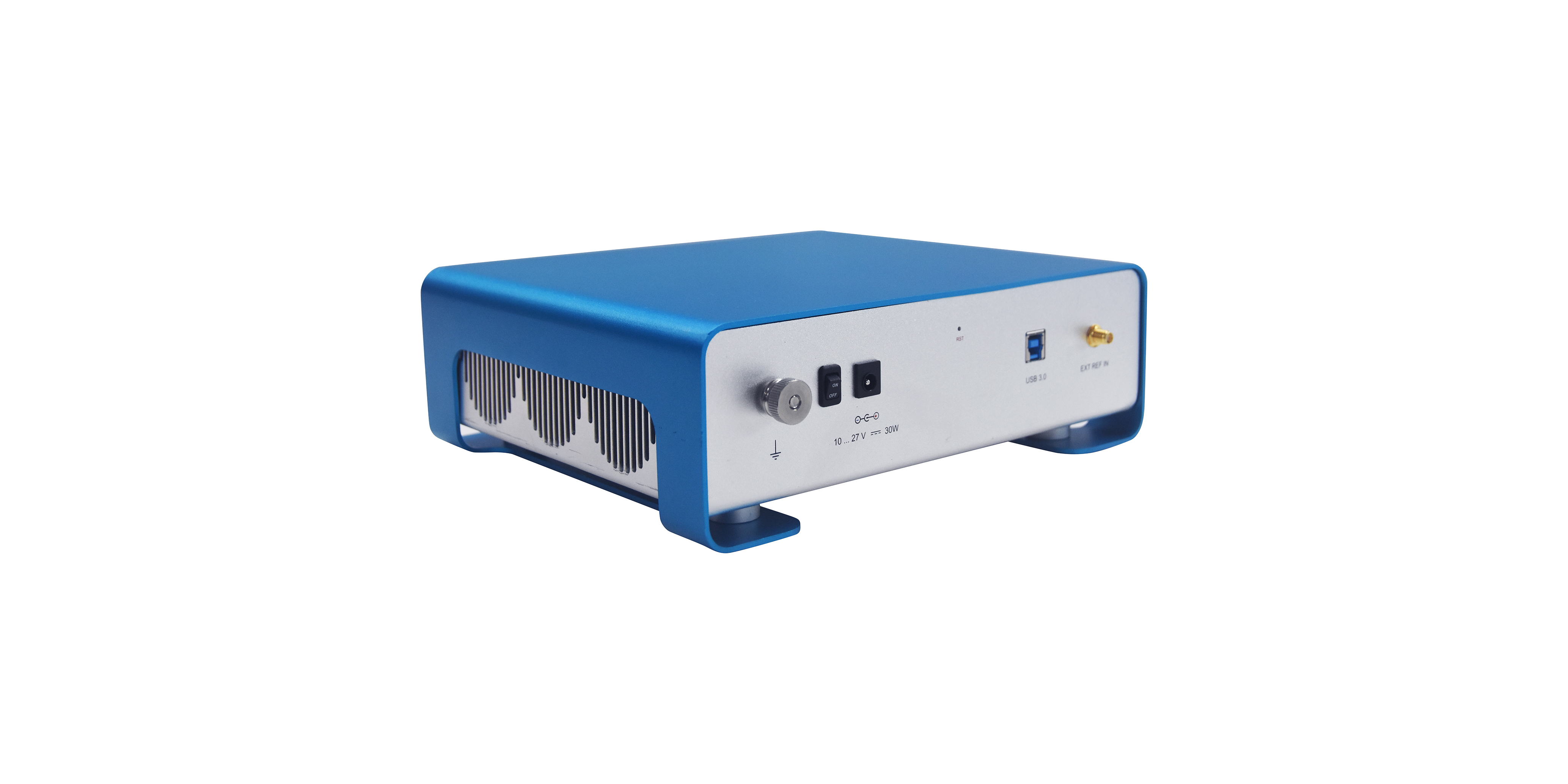

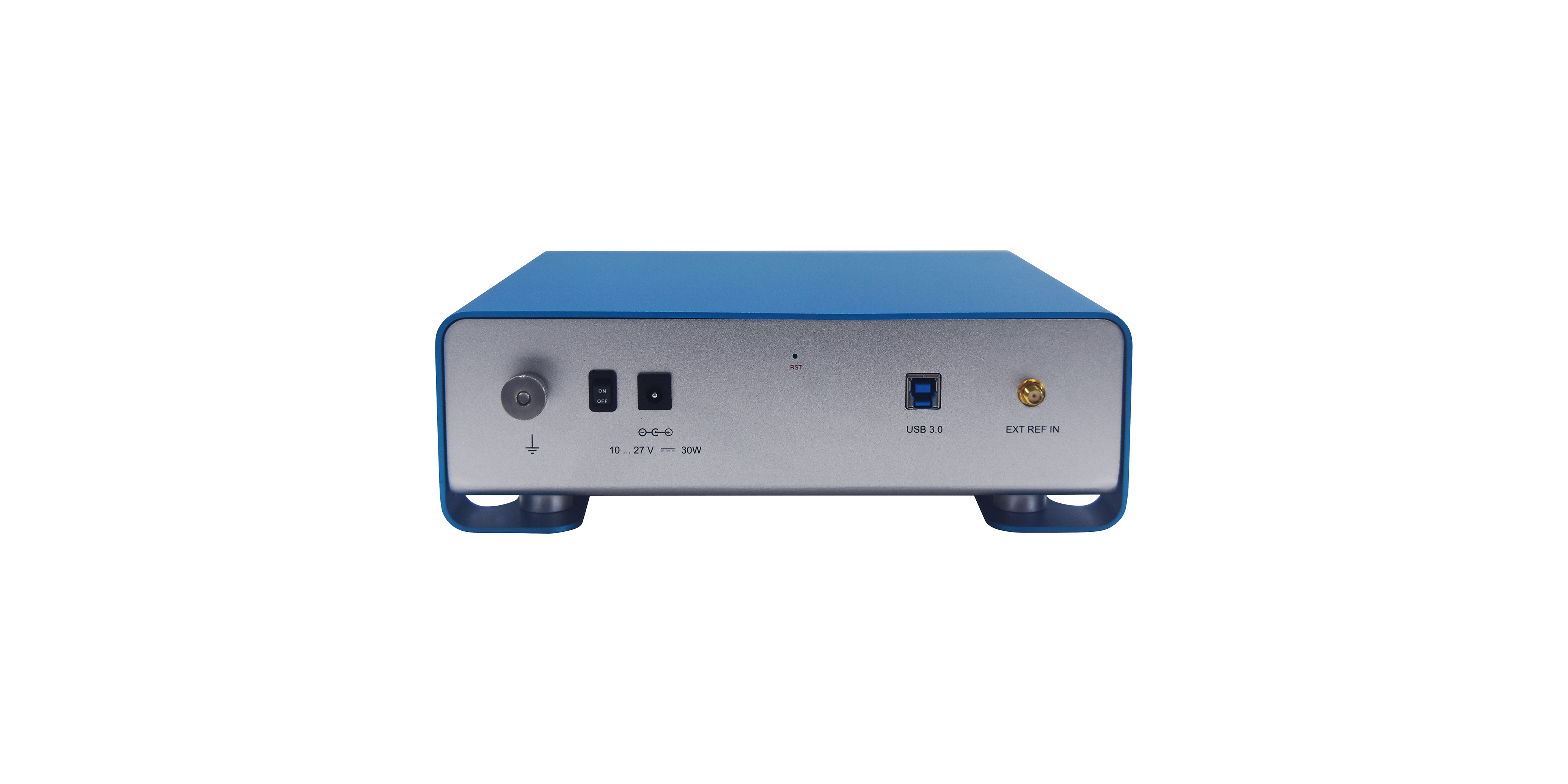

连接器Connectors
射频输入
SSMA, 母头
跟踪源输出
SSMA, 母头
外部参考输入
SMA,母头
USB 接口
USB 3.0 – Type B
直流供电DC Power Supply
2.5 mm 内径ID, 5.5 mm 外径OD (CUI Inc. PJ-033B)
状态指示器Status Indicators
电源控制器PWR
黄灯常亮：直流电源供电-设备关闭
蓝色常亮：直流电源供电-设备开启
红色常亮：过热-设备关闭
红色闪烁：电流过载-设备关闭
黄色闪烁：直流电压过载/不足-器件关闭
频谱仪（SA）
蓝色常亮：接收机已初始化-可使用
黄色常亮：主锁相环（PLL）失锁
黄色闪烁：外部参考锁相环（PLL）失锁
红灯常亮：报错
追踪源（TG）
蓝色常亮：跟踪源已初始化-可使用
黄色常亮：主锁相环（PLL）失锁
黄色闪烁：外部参考锁相环失锁
红色常亮：报错
电源要求：
直流输出电压
+9 V - +20 V
功 耗
≤ 43 W
温度范围：工作温度范围
0°C - 50°C
储存温度范围
–40°C - +85°C
物理特性：宽
250 mm
高
85 mm
长
230 mm
重量
≤ 2.7 kg
电脑配置要求:操作系统
Windows 7, 10 (64 bit)
CPU
Intel i7, 四核
RAM
≥ 8 GB
大容量储存驱动
带M2接口的SSD，带宽20MHz
数据端口
USB 3.0
订购信息：
项目Item 说明Description
BRFNT-26-LP
USB接口宽带接收机/相位噪声测试仪, 30 MHz – 26 GHz
可选 TG26
全频带跟踪源, 0.1 MHz – 26 GHz
可选 ISP
输入亚倍频滤波器组预选器, 30 MHz – 26 GHz
可选 LFI
额外的低频输入， 100 kHz – 30 MHz
(包括：组合的两个通道,抗混叠滤波器,预放大和步进5dB的30dB衰减器)
ELA
外部低噪放 电源/控制连接 (+12 VDC, CAN –控制接口)
-
-
-
-
2023-10-30 科森BRFNT26-数据指南.pdf
끂19 1.54 MB
-
